在精密制造与产品开发领域，外壳四轴CNC手板加工正逐渐成为连接设计蓝图与实物验证的关键桥梁。这项技术通过数控机床的四轴联动，在传统三轴加工的基础上引入了一个旋转轴（通常是绕X轴或Y轴旋转的A轴或B轴），从而实现复杂曲面、倾斜面以及难以触及区域的立体加工。对于需要快速迭代外壳结构、验证装配可行性与外观效果的工程师与产品经理而言，理解这种工艺的实质，意味着能更精准地控制开发周期与成本。接下来，我将从六个核心维度为您拆解这项技术。

一、核心优势：四轴如何超越三轴？

这是精度与复杂性的跃升。传统三轴CNC仅能在XYZ三个直线方向运动，加工斜孔、倒勾或侧壁弧度时，必须通过多次装夹或使用专用夹具，这不仅增加误差，还可能损伤已加工表面。而四轴CNC通过旋转工作台，能让刀具始终以最佳角度接触工件表面：

- 单次装夹完成多面加工：例如，一个带有倾斜按键位、散热格栅和定位柱的无人机外壳，四轴可在一次装夹中完成顶面、侧壁及底面部分特征的加工，避免重复定位导致的0.05-0.1mm累计公差。

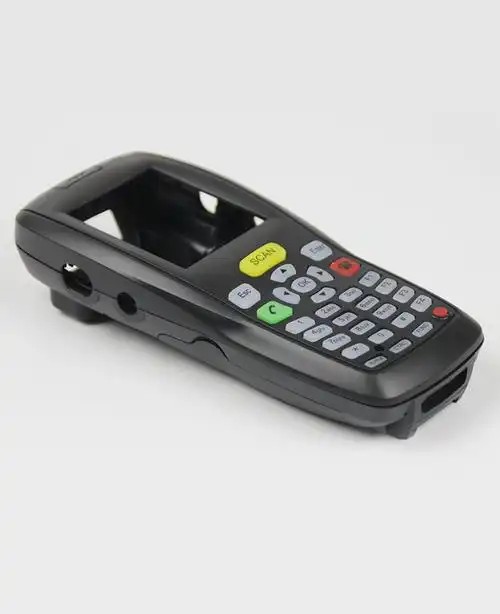

- 复杂曲面无缝衔接：对于有弧度过渡的消费电子外壳（如智能笔、手持扫码枪），四轴能通过旋转控制刀具路径，实现微米级精度的流线型表面，而三轴加工常会留下明显的接刀痕。

- 减少后期手工干预：由于刀具轨迹更贴合曲面，加工后的表面粗糙度可达Ra0.8-Ra1.6，大大降低后续打磨、抛光的工时，尤其对于透明亚克力或PMMA材质外壳，直接保留了高光透明效果。

二、适用材质与典型应用场景

四轴CNC手板加工几乎覆盖了主流工程塑料与轻合金，但不同材质的适配性存在显著差异：

- 塑料类：ABS（最佳性价比，韧性好）、PC（耐冲击，适合透明件）、POM（低摩擦系数，适合有滑动结构的壳）、尼龙+玻纤（高刚性，适合结构支撑件）。其中，亚克力（PMMA）因透明性高，四轴加工后无需喷涂即可直接演示光学效果。

- 金属类：铝合金6061/7075（最常用，兼顾强度与切削性）、铜（导电外壳或散热件）、不锈钢（小批量结构件，但刀具磨损快）。切记：钛合金因加工硬化严重，四轴加工成本可暴涨3-5倍，仅推荐在高价值医疗或航空航天外壳中使用。

- 典型应用：机器人外骨骼关节壳、VR头显面罩、无人机电机座与风道、精密仪器面板（含斜度按键孔）、汽车内饰控制面板等。对于需要嵌入磁铁、螺纹镶件或活页铰链的复杂外壳，四轴预留的精确开槽位是后续装配的保障。

三、局限性：必须正视的客观挑战

没有完美工艺，四轴CNC手板加工同样存在明显边界：

- 几何禁区：内部空腔结构（如闭合空心球体、深窄槽）无法通过旋转轴触及，必须依赖五轴联动或拆件后组装。刀具悬伸长导致的振纹在深腔加工中较明显。

- 成本阈值：当零件尺寸超过500mm×400mm时，四轴机床需匹配更大的旋转工作台，单机台折旧费用显著上升。同时，编程时间比三轴长40%-60%——复杂斜面路径需要更细致的刀具路径模拟，以减少碰撞风险。

- 表面限制：虽然优于三轴，但与高速镜面铣削或精密电火花相比，在极高光洁度（Ra<0.4）或微米级垂直度要求下，四轴通常无法一步到位，需后续精抛。另外，薄壁件（壁厚小于1.5mm）在旋转夹持时易变形，需增加支撑结构，这会影响设计自由。

- 材料局限性：软胶类（如TPU/硅胶）无法CNC加工（只能注塑或3D打印），而高硬度脆性材料（如陶瓷）需专用金刚石刀具，成本极高。

四、与替代工艺的对比：何时选择四轴？

为了帮您做决策，将四轴手板与常见工艺并置考量：

- 对比SLA/DLP 3D打印：3D打印可制备任意复杂内腔（如蜂窝状加强筋），但表面粗糙度通常在Ra3.2-6.4且需打磨，尺寸公差约±0.2mm。四轴CNC精度±0.05mm，表面可直接打样装配，适合功能验证。

- 对比五轴CNC：五轴增加了一个旋转轴，可加工底切、深腔及涡轮叶片等极端曲面。但编程工时比四轴再增50%，且精度优势在普通外壳上难以体现。对于90%的外壳产品（最多涉及斜面、倒扣），四轴已足够，成本低30%-50%。

- 对比注塑成型：手板阶段只做几件到几十件，注塑模具费用5万-20万不可取。四轴手板可实现与注塑接近的力学性能，是开模前的必要步骤。

五、选择建议：六步决策指南

如果您正在评估“外壳四轴CNC手板加工”是否适合您的项目，请按以下流程自查：

1. 明确需求：该外壳是否包含斜面螺纹孔、侧向卡扣、斜导流槽或复杂浮雕特征？如果有，四轴是标配。

2. 评估几何极限：画出外壳的六个方向视图，检查是否存在闭合内腔或深度大于3倍刀具直径的盲孔。若存在，需考虑拆分设计或同时采用3D打印内芯。

3. 匹配数量与交期：1-50件，交期3-7天，四轴是理想选择；超过100件，考虑低压灌注或小批量注塑（需评估模具成本）。

4. 材质强度验证：对外壳需承受跌落测试或振动测试的，选择铝合金或工程塑料（如PC/ABS合金），避免使用易裂的普通ABS。

5. 表面后处理规划：若外观要求哑光类肤感（如医疗手持设备），需预留0.3mm的喷涂余量；若要求镜面高光，则需选用PMMA材质并安排手工抛光工序。

6. 预算控制：四轴手板单件价格通常是三轴的1.5-2.5倍，但减少后续返工与装配调整的钱更关键。对于初始验证，可先做关键部位的四轴加工样件，确认结构后再全加工。

六、总结流程：从图纸到实物

最后，为您梳理一套标准化的四轴CNC手板加工合作流程：

- 第1步：三维图纸审核（您提供STP/IGS格式，我们检查倒扣与加工可行性）

- 第2步：刀路编程与夹具设计（优化旋转轴角度，减少装夹次数）

- 第3步：毛坯固定与粗加工（选用铝块或塑料板，快速去除多余材料）

- 第4步：四轴精加工（分步完成斜面、侧壁及定位孔，精度控制在±0.05mm）

- 第5步：去毛刺与尺寸检验（使用三坐标测量仪校验关键特征）

- 第6步：表面处理与装配验证（根据您的需求喷涂、丝印或氧化，并组装电路板/按键验证间隙）

四轴CNC不是万能的，但它在复杂外壳手板制作中展现出的“精度、效率与复杂度的黄金平衡点”，使其成为产品开发中最值得优先考虑的技术之一。当您的设计需要展现流畅的曲面、可靠的卡扣或精准的嵌套结构时，它将是您从概念到实物最直接的桥梁。
